Для конструирования светодиодных светильников постоянно требуются источники питания — драйвера. При большом объеме вполне можно наладить сборку драйверов самостоятельно, но себестоимость таких драйверов получается не такой уж и низкой, а изготовление и пайка двухсторонних печатных плат с SMD-компонентами — процесс в домашних условиях довольно трудоемкий.
Я решил обойтись готовым драйвером. Нужен был недорогой драйвер без корпуса, желательно с возможностью настройки тока и диммированием.
Выбор пал на китайского производителя QIHANGвыпускающего широкий спектр данной продукции.
Где и как купить можно прочитать в моей статье на профильном блоге mysku.ru. Скажу только, что мне 20Вт драйвера на 6-10 светодиодов 600мА обошлись примерно по $2.5
Характеристики драйвера
- Артикул: QH-20WLP6 ~ 10X3W
- Входное напряжение: AC 85 ~ 277V
- Выходное напряжение: DC 18 ~ 35V
- Выходной ток: 0.6A
- Выходная мощность: 20Вт
- КПД: ? 88%
- Точность выходных параметров: ± 3%
- Коэффициент мощности (PF): ? 0,95
- Размер пульсации на выходе: ? 50 мВ (не соответствует действительности)
- Размеры: длина X ширина X высота = 47 х 20 х 13мм
- Рабочая температура: -40 ~ + 85 ° C
- Вес 20г
На фото видна микросхема драйвера QH7938. Поиск в интернете приводит к даташиту на эту микросхему на китайском языке
Даташит явно не полный, на схеме не хватает номиналов деталей да и на драйвере элементов явно больше. И что делать с загадочными ногами DIM и RTH?
Спасибо пользователю Муськи Sarayan14 который уже ковырял данный драйвер и даже нарисовал схему.
Схему перерисовал и немного доработал
Подключаю цепочку из 9-ти трех-ваттных светодиодов. Все работает, ток стабильный 598мА, но прибор в режиме измерения переменного напряжения показывает пульсации на выходе около 1В или более 3%. Где же заявленные в характеристиках 50мВ?
Доработка №1. Уменьшаем пульсации на выходе.
Как уменьшить пульсации выходного напряжения? Правильно, конденсаторами.
Конденсаторы можно поставить в двух местах — увеличить выходную емкость и добавить конденсатор на входе после мостика параллельно пленочному конденсатору на 0.22мкФ.
Для тестирования применяю стрелочный прибор в режиме измерения переменного напряжения и самодельный люксметр, измеряющий пульсации светового потока
Характеристики без конденсаторов ~0.9В и 8.7% (пульсации светового потока)
Конденсатор на выходе ожидаемо уменьшат пульсации вдвое ~0.4В и 4%
А вот 10мкФ конденсатор на входе уменьшает пульсации в 9 раз ~0.1В и 1%, правда добавление этого конденсатора значительно снижает PF (коэффициент мощности)
Оба конденсатора приближают характеристики выходных пульсаций к паспортным ~ 0.05В и 0.6%
Итак пульсации побеждены при помощи двух конденсаторов из старого блока питания.
Доработка №2. Настройка выходного тока драйвера
Основное предназначение драйверов — поддерживать стабильный ток на светодиодах. Данный драйвер стабильно выдает 600мА.
Иногда ток драйвера хочется изменить. Обычно это делается подбором резистора или конденсатора в цепи обратной связи. Как обстоят дела у этих драйверов? И зачем здесь установлены три параллельных резистора малого сопротивления R4, R5, R6?
Все правильно. Ими можно задавать выходной ток. Видимо, все драйверы одинаковой мощности, но на разные токи и отличаются именно этими резисторами и выходным трансформатором, дающим разное напряжение.
Если аккуратно демонтировать резистор на 1.9Ом, получаем выходной ток 430мА, демонтировав оба резистора 300мА.
Можно пойти и обратным путем, подпаяв параллельно еще один резистор, но данный драйвер выдает напряжение до 35В и при большем токе мы получим превышение по мощности, что может привести с выходу драйвера из строя. Но 700мА вполне можно выжать.
Итак, при помощи подбора резисторов R4, R5 и R6 можно уменьшать выходной ток драйвера (или очень незначительно увеличивать) не меняя количество светодиодов в цепочке.
Доработка 3. Диммирование
На плате драйвера имеется три контакта с надписью DIMM, что наводит на мысль, что данный драйвер может управлять мощностью светодиодов. О том же говорит и даташит на микросхему, хотя типовых схем диммирования в них не приведено. Из даташита можно почерпнуть информацию, что подавая на ногу 7 микросхемы напряжение -0.3 — 6В, можно получить плавное регулирование мощности.
Подключение к контактам DIMM переменного резистора ни к чему не приводит, кроме того, нога 7 микросхемы драйвера вообще ни к чему не подключена. Значит снова доработки.
Подпаиваем резистор на 100К к ноге 7 микросхемы
Теперь подавая между землей и резистором напряжение 0-5В получаем ток 60-600мА
Чтобы уменьшить минимальный ток диммирования, необходимо уменьшить и резистор. К сожалению, в даташите про это ничего не написано, поэтому подбирать все компоненты придется опытны путем. Меня лично устроило диммирования от 60 до 600мА.
Если нужно организовать диммирование без внешнего питания, то можно взять напряжение питания драйвера ~15В (нога 2 микросхемы или резистор R7) и подать по следующей схеме.
Ну и, напоследок, подаю ШИМ с D3 ардуино на диммирующий вход.
Пишу простейший скетч, меняющий уровень ШИМ от 0 до максимуму и обратно:
#include <arduino.h>
void setup() {
pinMode(3, OUTPUT);
Serial.begin(9600);
analogWrite(3,0);
}void loop() {
for( int i=0; i< 255; i+=10 ){
analogWrite(3,i);
delay(500);
}
for( int i=255; i>=0; i-=10 ){
analogWrite(3,i);
delay(500);
}
}
Получаю диммирование при помощи ШИМ.
http://www.youtube.com/watch?v=sOug1b0E_vw
Диммирование при помощи ШИМ увеличивает выходные пульсации примерно на 10-20% по сравнению с управлением постоянным током. Максимально пульсации увеличиваются примерно вдвое при установке тока драйвера в половину от максимального.
Проверка драйвера на КЗ
Токовый драйвер должен корректно реагировать на короткое замыкание. Но лучше китайцев проверить. Не люблю я такие штуки. Под напряжением что-то втыкать. Но искусство требует жертв. Закорачиваем выход драйвера во время работы:
http://www.youtube.com/watch?v=ULIVoG1i5b4
Драйвер нормально переносит короткие замыкания и восстанавливает свою работу. Защита от КЗ есть.
Подведем итоги
Плюсы драйвера
- Малые габариты
- Низкая стоимость
- Возможность регулировки тока
- Возможность диммирования
Минусы
- Высокие выходные пульсации (устраняется добавлением конденсаторов)
- Вход диммирования нужно распаивать
- Мало нормальной документации. Неполный даташит
- При работе обнаружился еще один минус — помехи на радио в ФМ диапазоне. Лечится установкой драйвера в алюминиевый корпус или корпус обклеенный фольгой или алюминиевым скотчем
Драйверы вполне годятся для тех, кто дружит с паяльником или для тех кто не дружит, но готов терпеть выходные пульсации 3-4%.
Полезные ссылки
- Обсуждение на форуме ledway.ru
- Даташит на QH7938
- Обсуждение на импортном форуме
- Товар на ТАОБАО
- Товар на алиэкспрессе
- Сайт производителя (китайский язык)
Из цикла — коты это жидкость. Тимофей — литров 5-6 )))
Что можете сказать про такой драйвер
http://hostingkartinok.com/show-image.php?id=de55f8d40303e58bb23fe5152bfeaa3a
, пришли только сегодня . Стоит что допиливать ? Большой кондер на 400v\4.7 , маленький 50v\22 .
Еще хотелось бы ясности по светодиодам , как распознать их мощность ? Заказывал 3w
, при подаче 3.6v потребляют 0,2а так и должно быть или должно потребление быть 0.7а ?
У драйвера ток явно маловат. Если он выдаст максимальное напряжение 24В (7 светодиодов) при максимально заявленном токе 220мА, суммарная мощность будет 5.25Вт или по 0.75Вт на светодиод.
Неплохо бы померить при полной нагрузке постоянный ток и переменный ток. По этим цифрам можно прикинуть коэффициент пульсаций и решить, нужно ли туда дополнительные кондеры ставить.
По светодиодам не все так просто. 1Вт, 2Вт и 3Вт имеют одинаковые корпуса.
Я вижу способ, пожертвовать одним светодиодом, посадить его на хороший радиатор, подключить его через реостат к источнику напряжения 5-12В и плавно увеличивать реостатом ток. У 3-х ваттного до до 1А будет увеличиваться светимость почти линейно.
У 1Вт после 0.4-0.5А наступит деградация и светимость будет уменьшаться
Здесь я подробно процесс описывал:
http://samopal.pro/3w-led-epistar/
Ну и окончательный вердикт — это продолжительное время работы при заданном токе. «Неправильные» светодиоды будут со временем деградировать один за другим. То же самое будет происходить, если будет перегрев кристаллов.
Знакомая платка… Хотя наверняка уже поздно и неактуально, но все же…
1. Выбрасываем входной диод, на обратной стороне подпаиваем маленькую диодную сборку. Понадобится перерезать одну дорожку в двух местах и сделать одно соединение проводком.
2. Входной конденсатор желательно (но необязательно) заменить на 6,8-10 мкф.
3. Регулировка тока — подбором нижнего 10-омного резистора. У меня получилось 7,5 ома = 280 мА.
4. Зашунтировать трансформатор конденсатором Y2 (номинал — какой найдется, можно выдрать из старого компьютерного блока питания) — соединить «минус» выходного конденсатора с «плюсом» входного. Чтобы драйвер не гадил в радиодиапазоне.
После этих доработок уверенно держит нагрузку в 9 ватт, пульсации в камеру телефона не обнаруживаются. Если не трогать входной конденсатор — пульсации присутствуют, но незначительные, у КЛЛ и ЛН они сильнее.
Подскажите, почему при шунтирование трансформатора рекомендуете именно минус выхода с плюсом входа соединять, а не наоборот?
И насколько я понимаю нужен конденсатор малой ёмкости (пФ), что бы только высокочастотку устранять, какой тип лучше?
Все лампы приходится дорабатывать, начинают сгорать светодиоды, перегреваются, и ток не постоянный а пульсирующий…
Входное напряжение
Переменного тока 85 В-265 В
Выходной ток
180-220mA
Выходное напряжение
DC 12 В-24 В
Применимо лампы
E27/gu10/e14/b22 и более
Выходная мощность
4-7 Вт
Тип светодиода
Поддержка 4-7 шт. 1 Вт светодиодные лампы
То есть светодиод на 3w и должен показывать на тестере при токе 3.6в — 0.2а ?
Я думал что должно как заявлено 0.7а показывать.Фото светодиодов покажу вечером , но явно паршивенькие , все кристаллы разного размера, хочу проверить что они действительно 3w а не 1w прислали.
3-х ваттный можно заставить работать на 0.5Вт, на 1Вт и на 3вт.
Для этого существуют специальные светодиодные драйверы — выдающие заданный ток в цепи светодиодов.
3.6В — это не показатель. Даташита по данным светодиодам у вас все равно нет чтобы проверить ВАХ.
Подберите напряжение таким образом, чтобы ток был 0.6-0.7А. Лучше конечно, при помощи ограничивающего резистора.
Если гореть будет, значит условно 3Вт держит. Как долго неизвестно
Пиздец ты спец!
Давайте объясню еще и здесь… Мать вашу, учиться надо было в школе!
Светодиод — это, мать вашу, не лампочка! Светодиод, это токовый прибор. ТОКОВЫЙ, мать вашу! Для светодиода основное, это его НОМИНАЛЬНЫЙ ТОК! А напряжение какое при таком токе получиться. И какое оно получиться — насрать!
Для лампочки основное — напряжение. А ток, какой при номинальном напряжении получиться.
Итак! Светодиод по паспорту имеет номинальный ток потребления 700 миллиампер, то чтобы светодиод засветился на полную мощность, ему надо сожрать эти 700 мА. Какое тут получиться напряжение — повторюсь, насрать! Дадите меньше — светодиод будет гореть не в полную мощь. Дадите больше — кранты, и очень быстро, вашему светодиоду.
Т.е., светодиоду нужен СТАБИЛЬНЫЙ ток, не превышающий паспортный.
И вот назначение драйвера светодиодов состоит в том, чтобы держать очень точно ток. В идеале ток должен быть одинаков если вы подключили к нему один диод, два, три… десять… Подключили один — драйвер должен выдать заявленный ток, подключили десять — ток должен остаться тот же.
Напряжение при питании светодиодов играет справочную роль. И у разных светодиодов одной группы оно разное. Например однотипные светодиоды разных цветов имеют одинаковый ток, но разное напряжение.
Другими словами. Наш драйвер, к примеру, имеет стабильный ток в 100 мА и напряжение от 10 до 100 вольт…
Мы имеем, к примеру, обычные 20-ти мА-перные светодиоды. Вопрос: сколько мы можем нагрузить на этот драйвер этих светодиодов минимально и максимально?
100/20=5 — в параллель. Вроде минимум. Но не тут-то было! Драйвер не обеспечит нужного в таком случае напряжения, оно получится много ниже, чем может выдать наш предполагаемый драйвер. Если драйвер хороший, он просто отключится. Если плохой — пипец нашим пяти светодиодам.
Поэтому ПРИБЛИЗИТЕЛЬНО, зная, что напряжение на наших светодиодах может быть в пределах 2-4 вольта, высчитываем мин количество СД в каждой цепи (цепей по 20 мА — пять. Уже поняли, надеюсь). Берем по минимально возможному напряжению — 2 вольта — 10/2=5. Вот теперь понятно, какое минимальное количество СД от такого драйвера возможно запитать — 5 в цепочке * на 5 цепочек = 25 СД. Ток, при этом, по ним будет течь — 100 мА и 20 мА на каждый СД. А напряжение мало волнует.
Макс количество рассчитывается точно так же, только напряжение СД берется максимальное — 4 вольта. Чтобы не выйти за пределы возможности нашего драйвера. 100/4=25 СД в цепи, цепей 5, итого: 25*5=125 наших предполагаемых СД. Ток при этом, будет, мать вашу, ТЕ ЖЕ 100 мА и РОВНО 20 мА на каждый светодиод в каждой цепочке. Напряжение — да пофиг! 80, 90, 100 — НАСРАТЬ!
Другими словами, мы НЕ МОЖЕМ в 100мА драйвер подключить один обычный СД, так как ток драйвера в пять раз больше. А вот пять в параллель можем, но ограничены мин напряжением драйвера, если бы оно было от 2 вольт — то было бы идеально, мы бы смогли подключить любые в прямом смысле слова СД. Правда не менее пяти штук. И при этом вообще не загоняться на какое напряжение наши СД!
По СД… Обычные, однокристальные СД любого цвета жрут 20мА. Все! Большие, маленькие, зеленые, серо-буро-малиновые… Именно поэтому на СД никогда не пишут их ток.
Далее идут составные СД. Это всякие 5050, 3550… Там, чаще всего, по три кристалла. Такие СД или каждый кристалл имеет свои выводы и тогда можно зажечь каждый кристалл отдельно, или эти кристаллы параллельны и имеют два общих вывода. В первом случае на каждом кристалле те же 20мА, во втором случае — правильно, 60мА.
Далее идут матричные. К ним относятся мощные СД. В том числе и ваш. Тут уже ток указывается для каждого СД и является его основной характеристикой.
Для особоумных! Закон Ома для расчета мощности СД неприменим. Еще раз — ЭТО НЕ ЛАМПОЧКА!
Далее, чем грозит превышение номинального тока — пипецом! Быстрой деградацией и разрушением кристалла. Поэтому! Особенно для китайцев, рекомендую устанавливать ток питания СД чуть меньше номинала, вместо 20 — 10 мА, вместо 60 — 58 мА и т.п. Вместо 700 — 680 мА!
Удачи!
Бро, как сделать из лед драйвера блок питания (источник напряжения). Перекопал весь интернет. Подскажи
Никак
Там обратная связь через токовый шунт. Будет всегда стабилизировать ток.
Проще купить стабилизированный источник напряжения
Помогииии
Ещё хотелось бы узнать можно подключить 3w светодиоды от компьютерного блока питания , можно напрямую подключать ? Светодиоды тестировал на регулируемом бп , 700ма начинают потреблять при токе 4.3 яркость при этом не падает.
К 12В — 3 последовательно + подобрать резистор 0.5-1Ом до нужного тока
Ещё жду 10 ватные матрицы 3х3 , их можно как-то от 12 v записать ? И на сколько ватт резистор нужен ?
Они же вроде от 10В? Можно, только будете обогревать воздух мощным резистором. Есть же специализированные светодиодные драйверы
Вот такие купил http://www.aliexpress.com/snapshot/6594782432.html?orderId=66685938828879
По поводу драйверов не хочется деньги тратить , работаю сисадмином и лежит около 20 компьютерных блоков питания .
Сисадмином работаешь и не знаешь физику 5 класса? Какой ужас! А потом самолеты падают…
Есть продвижки по дополнению драйверов термистором или проволочными резисторами .
Если экспериментировали то какой подойдёт для 20-30 ватных драйверов чтоб сгладить запуск
Добрый день. Приобрел такие драйвера в марте, после получения проверил, все работали. Решил собрать светильник, подключаю светодиод (http://ru.aliexpress.com/item/10pcs-lot-10W-LED-Integrated-High-power-LED-Beads-White-Warm-white-900mA-9-0-12/2051232027.html?isOrigTitle=true) и он работает как стробоскоп, проверил три драйвера что у меня остались так же моргают. Без нагрузки на выходе ровное напр. ~43В, под нагрузкой (2 светодиода) напр. падает до ~5-3В. Я как то в недоумении, что могло случиться?
Стробоскоп возникает, когда падение напряжения на светодиодах не соответствует рабочему диапазону напряжения драйвера.
Если вы подсоединили последовательно две матрицы на 10вт, то при токе драйвера 600мА падение напряжения на каждой 8-8.5В или 16-17В суммарно, а драйвер работает 18-35В.
Чтобы вывести драйвер в рабочий режим, то подсоедините 3-й светодиод на 10Вт последовательно к тем двум.
Правда работать они будут на 60% своей мощности из-за недостаточного тока драйвера.
Для двух 10Вт матриц лучше применить этот драйвер той же мощности
В лампе из 6 светодиодов сгорел один и началось мигание с частотой сети. Подпаял ему параллельно светодиод на «ножках» и все исправилось…
Мигание — это драйвер выходит из своего режима по напряжению. Обычно помогает или добавить последовательно 1 диод или убрвть
Вот это я натупил, соединил диоды паралельно!?, соединил последовательно, всё гуд. Я испльзую такой драйвер http://ru.aliexpress.com/item/5pcs-6-10-3W-led-driver-6-10-x3W-drivers-18W-21W-24W-27W-30W-lamp/2031246878.html. Спасибо
На этот драйвер цепляю 3 матрицы и ток остается 600мА
Абсолютно идентичный по обозначению и номиналам деталей, но имеет выходное напряжение 78-80 Вольт и ток цепи нагрузки 280 мА. При подключении менее 11 диодов мощностью 3 Вт, срабатывает защита и диоды начинают мигать. Задача: включить 6 диодов по 3 Вт. Не пробовали разбираться с защитами микросхемы?
Ссылку на драйвер дайте, пожалуйста.
280ма на 78В — это 23 одноваттных светодиода. Хоть 6, хоть 11 будет маловато
Alexey добрый день. Подскажите пожалуйста, что можно сделать в плане улучшения следующего светильника? Это встраиваемые светильники. Стоят в пластиковом корпусе и он (корпус) достаточно тонкий. То есть «классический» драйвер туда не влезет.
http://hostingkartinok.com/show-image.php?id=ac78b90756efd8ddb90ae1ded1c2c2c3
http://hostingkartinok.com/show-image.php?id=366d41ea8a7d42f75651f9201d5ba8ae
Схема с виду примитивная, даже для меня, который в электрике не силен. Выпрямительные диоды с маркировкой М7 4 шт., 2 резистора с маркировкой 474 и с другой стороны 2 конденсатора. Здоровый имеет маркировку CBB22 824J 400V, а мелкий на 50v и 47uF. Как это работает? 220в понижается через диоды?
Я так понимаю, что такая сборка не долговечная? Одна лампа уже перестала зажигаться. Через несколько раз загорается, и то каким то не понятным светом. До этого там что то хлопнуло. Возможно конденсатор погорел. Стремянки пока нет — не снять лампу.
Какие варианты возможны для улучшения работоспособности такой схемы и что можно добавить из элементов?
Обычная схема бестрансформаторного питания на 220в с балластным конденсатором.
Применяется в сверхдешевых китайских лампочках повсеместно. Кроме драйвера там еще может быть проблема перегрева светодиодов, так как пластмасса плохой теплопроводник )))
Ну что можно сделать?
Поставить драйвер с нормальным током — будет все перегреваться и сгорит. ПОэтому еще и радиатор к плате нужно приспосабливать.
Мне кажется, ждать, пока сгорят светодиоды или драйвер, а потом заменить светильник на нормальный с алюминиевым корпусом и нормальным драйвером. Можно в корпус светильника вставить готовые платы на 3—5вт. Но им тоже радиатор нужен. Да и пульсации в таких платах приличные, дома я бы не стал такие ставить
Если ставить домой, помимо всего прочего надо смотреть чтобы качество цветопередачи было не ниже Ra80.
Alexey cпасибо за советы. Буду искать светильники на замену. А эти пусть в прихожке догорают )
Присмотрел СОВ светильники, с радиатором. И БП с виду качественный.
http://g02.a.alicdn.com/kf/HTB1lM9WGFXXXXXFXpXXq6xXFXXXm/202509532/HTB1lM9WGFXXXXXFXpXXq6xXFXXXm.jpg
http://i01.i.aliimg.com/img/pb/528/466/821/821466528_946.jpg
А курс рубля снова не радует
Спасибо вам большое за столь полезную статью,
Видно, драйвер в руки специалиста попал ?
Помогите пожалуйста разобраться
Мы занимаемся светодиодной продукцией в том числе и драйверами
Источники тока к приходят с 3 фабрик Китая с 3мя видами цен дешёвые и дорогие
И как не странно бывает так что дешёвые драйвера намного надежней работают чем дорогие
Вопрос
Возможно ли оценить визуально качество драйвера на что нужно обратить внимание?
Каким образом проверить заявленный ток и напряжения у драйвера?
Визуально можно примерно прикинуть схему драйвера, наличие входных/выходных фильтров и т.д.
Надежность и качество сборки прикинуть труднее
Драйвер проверяется включением максимального числа диодов и измерение тока в этом режиме, а также нагрева всех элементов драйвера
Линейка драйверов очень большая
80Ma
180ma
280ma
300ma
350ma
600ma
700ma
900ma
1050ma
1200ma
1400ma
1750ma
2450ma
3000ma
5200ma
С различным выходным напряжением от 9v до 140v
Бывает ли такая универсальная нагрузка чтобы можно было выставить напряжение и ток и подключить к этому сам драйвер и помощью тестера все замерить
Интересовался таким прибором на радио рынке, смотрели как на сумасшедшего
Возможно, что не будь придумать в такой ситуации&
Где-то на форуме прочитал что для этих целей применяют как нагрузку обычную лампу накаливания на 100вт 220v как вы считаете можно ли такой вариант использовать?
А что вы хотите тестировать?
Обычно драйверы работают в своем диапазоне тока/напряжений. Нужно только подобрать необходимый для данных типов светодиодов.
А вот качество драйвера обычно трудно сразу оценить — здесь качество (надежность) сборки, нагрев при нагрузке, уровень пульсаций и т.д.
Здравствуйте
Купил себе светильники, которые описал в этом обзоре http://mysku.ru/blog/aliexpress/35822.html
Собираюсь использовать эти светильники в жилой квартире, но думаю заменить входной и выходной конденсаторы, увеличить емкость.
В Вашей статье на входе вы добавили конденсатор на 10 мкФ 400В. Можно ли вместо 10 мкФ использовать 100 мкФ?
Чем ограничивается емкость как на входе так и на выходе? Значит ли, что чем больше емкость, тем меньше будут пульсации и тем это будет лучше?
Спасибо.
Конечно можно поставить на входе кондер в 100мкФ и больше, рассчитанный на 400В
Пульсации уменьшаться на порядок.
Емкость конденсатора ограничивается габаритами, стоимостью и целесообразностью.
По нормам освещенности (СНИП 23-05-95) коэффициент пульсаций не должен превышать 10-15%
Скажите, а 10 3х ваттных диодов 3,4в потянет этот драйвер?
Заявлено максимальное напряжение 35В
У меня правда в одном светильнике драйвер не вытянул, стал мигать светодиодами, пришлось один светик закоротить. Видимо у светодиодов тоже есть разброс характеристик
То есть если 10 диодов драйвер вытянет, то можно без риска использовать не опасаясь пожара? Или же это работа на грани, и лучше использовать 9 штук? Светодиоды такие: http://ru.aliexpress.com/item/3w-full-spectrum-led-chip-with-pcb-400nm-840nm-with-bridgelux-for-medical-plant-grow-suit/32410234917.html
Если будет перегрузка драйвера (даже короткое замыкание на выходе) — он отключится.
Единственное что проверить — температуру драйвера после часа работы, что б не сильно грелся. У меня с этим все ок
Делаю светильник для рассады. Купил диодов по 3Вт и драйверы. QH-20W-LP.PCB.
Опыт не большой.Поэтому, прошу помощи.
Хочу сделать диммирование ну или хотя бы возможность уменьшать мощность на 50% по включению.
Насколько я понимаю это драйвер аналогичный тому, который рассмотрен здесь. Однако, различия в монтаже — все детали на одной стороне, часть деталей закрыта трансформатором. Добраться до деталей под трансформатором не смог — пайка с другой стороны платы.
На обратной стороне есть надпись «Dim». Посоветуйте как сделать диммирование. Разборка драйвера не возможна, повреждение драйвера крайне не желательно (не то, что бы сильно зажал денег — просто не успею заказать другой).
Если нужны промеры — это могу.
Фото могу отправить на почту.
Фото драйвера бы
Есть вариант поиграться с сопротивлениями обратной связи.
Ну и вход DIM если выведен к микросхеме, то туда можно подавать внешнее напряжение 0-10В
Так как драйвер работает в широком диапазоне выходного напряжения, можно поиграться количеством светодиодов на выходе, закорачивая «лищние»
«белые» светодиоды — на самом деле совсем не белые — и для рассады не подходят 🙂
*** спектр излучения у них состоит из трех цветов, как и у люминисцентных ламп, никакой пользы для рассады, да и для глаз тоже 🙁
Причем здесь три цвета?
Белый свет получается фотолюминисценцией люминофорного покрытия колбы.
Спектр более менее равномерный с завалом в зеленой области. Именитые производители приближают его к солнечному
Здравствуйте!
Подскажите пожалуйста какой драйвер нужно купить для того чтобы запитать 6 диодов таких: http://ru.aliexpress.com/item/10-PCS-LED1W-3W-LED-Chip-High-Power-light-bead-emitter300mA-3-2-3-5V-Cool/32258313426.html
Пробовал этот драйвер http://ru.aliexpress.com/item/Free-shipping-6-10-3W-Led-Driver-18W-21W-24W-27W-30W-Lamp-Driver-Power-Supply/32524447265.html
вешал и 6 диодов и 10 диодов, не работает.
Помогите пожалуйста, если можно ссылочку на тот драйвер какой мне нужен.
И странно почему не работает тот который я купил.
Заранее огромное спасибо за ответ.
Драйвер подобран правильно. Либо он неисправен, либо что-то с подключением не так
диоды у меня на 3 Вата. Холодный белый свет.
Подскажите — максимальное напряжение можно как-то регулировать у них? ток вот резистором подбирается…
мне нужны дешевенькие мелкие блоки питания, на малую мощность, но 12в мне много — надо бы 9-10, а то мои поделия на ардуине-про-мини это 12в край, далее можно убить, я так понял… с нано вроде ок — там свой стабилизатор и он терпеливее намного… по пульсациям вроде они пойдут, с вашей доработкой кондерами. габарит у них хорош для поделок)
Спасибо за советы.
Все свои «Ардуино» питаю блоками 5В или 3.3В прямо на контроллер. Малогабаритные дешевые можно взять, например, такие. Если нет мощной периферии. Светодиодные драйверы не годятся для питания контроллера, так как они выдают стабильный ток управляя напряжением. И если не могут, то переходят в режим «мигания»
ну я пару поделий запитал, вроде ок, ток закрутил поменьше. они выходят на режим, чтоб дать нужный ток естественно подымают напряжение но упираются в собственный предел 12-13в, и на том успокаиваются, если ток потребления близок к уставке. у наны свой стабилизатор, так что напряжение терпит в широких пределах. вот я и хотел понять — как понизить верхний предел. и да, подстроечным резистором ток на минимум вывести, поближе к потреблению схемы
конечно — слегка изврать стабилизатор тока вместо бп, но габарит очень хорош, и ценник )
можно еще вопрос по импульсным бп?
хочу сделать свет на кухне на 2-3х лентах,
и немного автоматики к ним,
как лучше сделать?
моск-дуину с датчиками питать с того же бп 12В 10А выглядит плохой идеей —
как бп будет вести себя практически на холостом ходу?
или ставить на моск отдельный микромощный бп,
а большой запускать только когда надо для лент?
Импульсники вроде не любят хх?
при включении светильников с драйверами радио начинает шипеть выключаю сразу нормально ,что делать?
Нужно знать источник помех: входные цепи (помеха в электросеть), выходные цепи, излучение дросселей в эфир.
Что можно сделать:
1. Заэкронировать корпус металлом (фольгой, например), экран посодить к минусу драйвера
2. Фильтр на входе (начать с простого, если результат есть, то копать в эту сторону)
3. Фильтр на выходе
4. Шунтирование диодов драйвера конденсаторами
Вот здесь и здесь обсуждались разные методы борьбы с шумами
Здравствуйте!
Сделал освещение из 9 светодиодов в коридоре и подключил его к датчику движения, в результате когда движения нет свет гаснет и диоды моргают (мерцают) 1 раз в две секунды. Как можно с этим справиться?
Нужно чтобы светодиодное освещение коридора работала через датчик движения.
Заранее огромное спасибо за ответ.
Для начала увидеть схему подключения. Моргание диодов означает, что через драйвер течет слабый ток, которого хватает зарядить конденсаторы и на короткое время запустить импульсный преобразователь. Такое бывает, когда используется выключатель с подсветкой
Стоял у меня обычный диммер на управление вентилятором, вентилятор гудел и останавливался. Диммер быстро сгорел.
Народ делает симисторный регулятор с счетчиком полупериодов сети и регулирует пропусками (причем большой длительности 0.1 — 1 сек)
В идеале это частотный преобразователь, но штука безумно дорогая для применения в быту.
Кстати, многие фирмы продают вентиляторы с двумя обмотками разной мощности
Недавно столкнулся с такой же проблемой. Выключатели без подсветки. Решается очень просто. Включи паралельно входу конденсатор 0,33 — 0,47 мкф 630 в. Мерцание и слабое горение исчезнут.
Приветствую тезка.
Перечитал все ваши статьи по ЛЕД свету и уже даже собрал лампу на диодах для растений. Собираюсь продолжить работы по др осветителям в доме. Планирую заказывать светики и драйвера на Таобао по ссылкам которые приводились. Но навыков в радиоэлектроники у меня нет и для меня ваши материалы как мануал, сам я на такие исследования не способен. У меня есть несколько вопросов по драйверам, буду признателен за ответ:
у продавца с Тао ссылка на которого приводилась в статье в продаже есть драйвера линейки с CE сертификатами. По внешнему виду деталей в 2 раза больше чем на подобном у него же без СЕ-[url=https://world.taobao.com/item/41926415573.htm]с СЕ[/url].
На сколько вероятно, что их не надо будет допиливать: допаивать конденсаторы?
Можно ли эти драйвера димировать по тому же принципу как и тот из вашей статьи?
если мне надо подключить всего 1-2 диода 3 Вт. с диммированием (для настольной лампы) можно ли в этом драйвере понизить напряжение или драйвер с того же магазина [url=https://item.taobao.com/item.htm?spm=a312a.7700824.w4002-4020117590.19.Ad4zk3&id=36151072066]такой например[/url] доработать для диммирования?
спасибо.
ПС еще хотел поинтересоваться как работают драйвера и цветные диоды (660+440) спустя год?
Очень похоже, что драйверы с CE имеют хороший конденсатор на входе и LC на выходе, что безусловно снижает пульсации.
Если продавец не указал на сколько — то, увы, может показать только реальный эксперимент.
По поводу диммирования тоже все не ясно. Возможность зависит от микросхемы импульсного преобразователя, есть у нее такая возможность или нет.
Драйвер по второй ссылке от 12В работает. Есть диммирование или нет нужно смотреть.
Лампы 440/660 работают отлично. В этом году к ним присоединились лампы с полным спектром. Есть интересный материал, скоро статейку сделаю
Добрый день! подскажите есть драйвера:
Модель: 10-0AD25-01
Входное напряжение: 85-265 В переменного тока
Стабилизированный ток нагрузки: 300мА
Выходное напряжение: 36-76 В (реально измеренное)
в них стоит микросхема BP3126 даташит на нее нашел только такой: http://archive.espec.ws/files/BP3126.pdf
не видно чтоб он имел димирование или же это тоже не полный китайский ДШ… может кто знает наверняка поддерживает ли она димирование или нет?
Похоже что не поддерживает
Вот даташит на английском
Добрый день! скажите пожалуйста если такой же драйвер как в теме только одноватный 12-18 х 1 w чтоб уменьшить пульсации нужно входной кондер брать такой же как в теме выше или один вместо родного на 32 или более мкФ правильно? Выходной 470 мкФ на 63В или более вольт? Такие бывают? как рассчитать димирование? если брать без внешнего источника питания какие номиналы резисторов надо?
Если микросхема драйвера такая же, то схема, скорее всего похожая. Отличия в номиналах некоторых деталей.
Тогда входной кондер ставится также. Чем больше номинал, тем лучше. Напряжение 400В. На выходе кондер с ближайшим напряжением 100В. Чем больше емкостью, тем лучше.
Диммирование при аналогичной микросхеме такое же
В вашем драйвере я так понимаю димирование(без внешнего питания) вы 35в понижаете до 5 резистором 470кОм а у меня в драйвере я так понимаю где то 60-65В какой резистор надо?
Диммируется же регулировкой драйвером тока выходной цепи. От напряжения не зависит. Сопротивление выставляет уровень на входе диммирования стабилизатора
ЭТО НЕ ДРАЙВЕР ЭТО ПАРАША
ГДЕ ДАТЧИК ТОКА СВЕТОДИОДОВ ?
ОПТОПАРЫ ЖАЛКО ?
Подкиньте ссылочку на НОРМАЛЬНЫЙ драйвер с диммированием за $2
я не электронщик, в прошлом веке был радиолюбителем, в схемах малость разбираюсь, паяльник держу уверенно. вопрос такого порядка: есть пять панелей SMD 5050 по 12 штук последовательно соединённых светодиодов, одна панель U=32-40V, J=60Ma, каждая имеет свой драйвер. Есть необходимость соединить все пять панелей параллельно, подключить на один ДИММИРУЕМЫЙ драйвер. Перерыл Интернет, но ничего похожего не нашёл, сам рассчитать не умею. Может подскажете, где искать. И совсем бы хорошо получить схему такого драйвера, чтобы самому собрать, и совсем уж из области фантастики — с минимальными пояснениями. Учится в моём возрасте уже трудновато (подходит к 70)Желательно ответить в личку (komrad.koc@ya.ru)
с уважением!
Общий ток пяти панелей 300мА.
Любой драйвер 300мА с нужным напряжения. В интернете они будут маркироваться 1вт 5-15LED. Что нибудь типа такого
Только эта схема не очень хорошая, так как при деградации или перегорании любого светодиода ток через эту панель не пойдет, а так как драйвер будет стараться сделать 300мА, все пойдет через оставшиеся.
а что-то получше? Может всё таки есть просто приличная схема для самостоятельной сборки. Где найти такое? Или есть нашего производства.
Про самодельные драйвера можно посмотреть здесь
Все схемы у меня выходили дороже чем покупные драйверы.
Можно по ссылке из статьи заказать драйвер на 12-20 x 1Вт 300мА и точно также диммировать его
Драйвера нашего производства безусловно есть, я с ними дела не имел по причине дороговизны
Посмотреть их можно, например, по той же первой сылке
пожалуйста, извините меня, но я не электронщик, радиолюбитель прошлого века, паяльник держу, в схемах разбираюсь малость (чтобы по готовой схеме спаять), доверия к китайским товарищам нет (по надёжности). мне бы «схемку в натуре», с номиналами и минимальным пояснением. В интернете на форумах больше специализированное обсуждение, для меня вроде объяснения «Х» через «У». Ну не спец я в такой теме. Нужна схема диммируемого драйвера для пяти панелей с U=32-40V, J=60Ma (каждая), при параллельном соединении этих панелей, может пятиканального диммируемого драйвера (хотя сам точно не понимаю сути работы такого драйвера-подскажите)
Схема же есть в статье. Собирайте. Обычно все схемы берутся из даташита к микросхеме стабилизатору. Даташит там тоже есть … на китайском. ))) Но гуглпереводчик в помощь!
Ток подбирается сопротивлением R4,R5,R6. Напряжение — трансформатором выходным.
Как диммировать тоже описано.
Очень много информации на форуме ledway.ru
Спасибо! И ещё вопрос: что такое многоканальный драйвер? каналы не зависимы друг от друга? при выходе из строя одного канала остальные работают спокойно? или я не понял, что такое многоканальный драйвер!
Да. Да. Не всегда. Зависит от схемы и от того что выйдет из строя.
Большое СПАСИБО!!!!!!
Алексей добрый день!Подскажи такой вопрос.У меня в зале висит люстра на 6 ламп.Вокруг каждой лампы есть точечная подсветка из диодов.Всего 30 светодиодов.Года два назад у меня эти диоды перестали гореть и я на это дело забил.Сейчас вот решил разобраться в чем же дело.Снял люстру.Думал дело в драйвере.Заказывал на Али вот этот драйвер http://ru.aliexpress.com/item/AC-12V-60W-Power-Supply-Driver-Electronic-Transformer-For-LED-Halogen-Lights-50858/32356973397.html. Поставил,все равно не горят,хотя что то там в люстре щелкает.Проверил поочередно родные светодиоды,нашел несколько не рабочих.Подумал дело в них и заказал вот эти светодиоды(характеристик к сожалению нет) http://ru.aliexpress.com/item/Free-shipping-100pcs-Red-LED-3mm-light-Red-light-emitting-diode/32479478101.html. Сегодня поставил и все равно не горят.Диоды рабочие,проверил перед установкой,соединены последовательно.В чем может быть причина?Грешу все таки на драйвер.Может подскажешь или дашь ссылку на Али какой именно нужен,я так понимаю я промахнулся с мощностью драйвера.
Драйвер у вас выдает 12В.
Светодиоды горят при 2-2.5В. Нужно поставить их в цепочки по 4-5шт, подобрать токоограничивающий резистор 50-100Ом и такие цепочки подключать параллельно
Драйвер на 12В. Светодиоды на 2-2.5В
Нужно их ставить последовательными цепочками по 4-5 шт с токоограничивающиеми резисторами 100-200 ом.
Цепочки включать параллельно
спасибо!то есть этот драйвер нормальный для работы?и как же тогда он работал до этого,если никаких резисторов не было?
Здравствуйте, подскажите пожалуйста почему не гаснут до конца трех ватные светодиды, управляемые ардуиной нано? Спасибо.
Управляемые через драйвер или через PWM ардуины?
Драйвер управляется ардуиной нано pwm
Выход на драйвере для диммирования подключен к выходу шим на ардуине
Значит нужно с дополнительным резистором. В обе стороны его попробовать поменять.
Выход на драйвере для диммирования подключен к выходу шим на ардуине,значения в скетче при полном включении стоят на ноль.
Спасибо, а резистор на сколько ом брать 100 или больше?
У меня стоит 100К. Там бы еще RC-цепочку, то есть параллельно выходу кондер поставить, чтобы пульсации снизить
Спасибо за совет, проблема решена довольно неожиданно, между минусовым выходом и выходом для диммирования была не почищенна канифоль, я почистил и как ни странно светодиды потухли полностью, и теперь всё работает как надо
Zdrastvujte.kupil draiver na 30 wat i cip svetodiod na 30wat .podkliucil a on migajet dva raza v sekundu.proveril vse detali vrode ispravnije.mozet podskazite v ciom mozet bit problema?
Не хватает напряжения на светодиоде или наоборот лишнее. Драйвер периодически отключается.
Нужно померить напряжения на драйвере с подключенным диодом, сравнить его с паспортным на диоде и тогда уже что-то думать дальше
na diode 27v. a po pasportu 33-36 eto draiera.svetodiod 35 v.
http://www.ebay.com/itm/3W-10W-20W-30W-50W-100W-High-Power-LED-Driver-Supply-85-265V-Light-Chip-Lamp/321904987296?_trksid=p2047675.c100005.m1851&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D36142%26meid%3Df1c56dc04dbd4ebdb0def2fe2ad10005%26pid%3D100005%26rk%3D3%26rkt%3D6%26sd%3D252340872131
http://www.ebay.com/itm/10W-20W-30W-50W-100W-High-Power-LED-Chip-Cool-Warm-White-Bulb-For-Flood-Light/131513367799?_trksid=p2047675.c100005.m1851&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D36142%26meid%3D6028616fc9b745fa8c4d1050c8b984fe%26pid%3D100005%26rk%3D3%26rkt%3D6%26sd%3D181696830472
draiver i diod bili kupleni zdes.
jesli vkliucit draiver bez dioda to na vihode 88volt,s diodom 27v.
27В на диоде мало. Нужно 32-25В. Было бы много маленьких диодов, можно было бы один убрать, а так не знаю что и посоветовать. Другой драйвер или диод
ja neosobij specelist no dumaju sto gdeto nominal rezistora pereputali koda pojali platu.a shemu takuju nemagu najti.
купил такие же драйвера здесь : http://ru.aliexpress.com/item/7-13-X2W-LED-driver-AC110V-220V-lamp-power-supply-20W-0-43A-DC21-48V/32505801955.html?spm=2114.13010608.0.83.bFYora
ток 400 мА, 4 10Вт диода последовательно отлично светят, допаял резистор 1,5Ом, ток стал 600 мА, светят ярче но греется транс, оставил 400 мА.
А вот с диммированием проблема, когда припаиваешь резистор с кусочком провода на 7 ногу QH7938 получается стробоскоп, даже при подаче тока управления 1 — 5 В, всё равно стробоскоп :(( всё делал по схеме, кз или соплей нет, как только отпаиваю проводочек от резистора 100к или сам резистор от 7 ноги, работает нормально…
что может быть?
Поиграйте с количеством светодиодов.
Скорее всего, выходит за рабочее напряжение драйвера
Появилась новая версия этого драйвера. Я покупал здесь http://www.ebay.com/itm/321843003606?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT Внешний вид драйвера не соответствует фото
http://s020.radikal.ru/i700/1608/dc/dc3c302d7bd3.jpg
http://s019.radikal.ru/i624/1608/21/ddd2657b1cf9.jpg
Микросхема та же используется?
Диммирование поддерживается?
Микросхемма та же. Фото без трансформатора https://yadi.sk/d/echkn2GJux7de . С такими не сталкивались https://ru.aliexpress.com/item/3-Pieces-Isolation-36W-AC85-277V-LED-Driver-10-18x3W-600mA-DC30-60V-LEDPowerSupply-Constant-Current/32648233492.html?spm=tLF6ax&aff_platform=aaf&sk=6mia6uvne:&cpt=1473441671297&af=cc&aff_trace_key=ee24a32ae832461f9770788dee776b63-1473441671297-02245-6mia6uvne ? У них там даже место под оптопару есть. Кстати, а зачем место для пайки перемычки рядом с выходным конденсатором и V-, если с обратной стороны они соединены?
Тоже встречался с новой разновидностью. В светильнике estares стоият. Микросхема визуально не обнаруживается. 🙁
Здравствуйте.
Установил 2 светодиодных панели для навесного потолка Armstrong (https://www.ulmart.ru/goods/3979156#) с такими характеристиками:
Максимальная мощность ламп, 36Вт. Подключены они к двухклавишному выключателю с подсветкой. Соответственно получаю при выключенном выключателе мерцания панелей с интервалом 30-40 секунд.
Задача устранить мерцание оставив работоспособным светодиод на выключателе работоспособным. В интернете советуют поставить параллельно лампе, в моем случае панели конденсатор. Но не могу определиться с его техническими характеристиками, так как это не просто одна лампочка, а светодиодная панель с большим количеством светодиодов.
Пожалуйста, помогите разобраться в данном вопросе.
Спасибо!
Уберите подсветку в выключателе.
Через нее заряжается входной конденсатор драйвера светильника и кратковременное включение, когда это позволяет напряжение на нем.
Задача устранить мерцание оставив работоспособным светодиод на выключателе работоспособным.
Можно попробовать поставить параллельно лампе резистор 50кОм мощностью 2Вт. На некоторых выключателях это достаточно для того чтобы входящий конденсатор не заряжался. Только это резистор будет потреблять электроэнергию около 1Вт/ч
Алексей, помоги разобраться, заказывал светодиоды https://ru.aliexpress.com/item/Free-Shipping-100PCS-LOT-1W-100-120LM-LED-Bulb-IC-SMD-Lamp-Light-Daylight-white-Red/32264736086.html?spm=2114.13010708.0.55.frLIhv и драйвер https://ru.aliexpress.com/item/1-3-x-1W-3x1W-Led-Driver-1W-2W-3W-Lamp-Driver-Power-Supply-Lighting/32425372321.html?spm=2114.13010708.0.88.doBeKR По Китайским характеристикам все должно работать, но при подключении трех светодиодов последовательно — перегорают через пару минут даже на хорошем радиаторе. Четыре — драйвер не тянет. Напряжение на диодах 3,4 В, ток высокий — 450 мА.Как уменьшить ток?
Драйвер похоже не работает. Он должен выдавать стабильный ток 300мА либо отключаться
Заказывал драйвера разных мощностей по несколько штук, неужели все не работают. Подключил по три диода параллельно, хватает на полгода использования на кухне.
Ну либо не работают, либо что-то у вас не так с подключением. Два диода пробовали включать?
два работают часа три-четыре
Добрый вечер. Подскажите как сделать диммирование на этом драйвере
http://i85.fastpic.ru/big/2016/0921/6e/010f1fe57c6c85a397166a3f5ae4f96e.jpg
Хорошо бы конечно в даташит на микросхему драйвера взглянуть.
Попробуйте переменный резистор 10-100К, средней ногой на DIM, крайними на GND и VCC
микросхема под трансформатором, как то выпаивать не
совершенно непонятно назначение CY1
http://www.chipdip.ru/video/id000312686/
Алексей подскажите по поводу драйвера.Заказал драйвер 3вт*10шт 600 мА,проработал неделю и диоды стали чахло гореть,проверка диодов показала,что с ними все норм,похоже драйвер стал выдавать малый ток.В каком направлении можно рыть? Напряжение выдает нормально.
1. Уберите (закоротите) один диод. Может драйвер вышел из своншл рабочего диапазона.
2. Попробуйте «свежие» диоды, может эти начали деградировать от перегрева
3. Ну и мерить нужно токи и напряжения на диодах и на драйвере, чтобы что-то сказать можно было
Спасибо за помощь,поставил другой драйвер и та же беда.Оказалось на одном диоде контакт почему то стал плохим и из за этого увеличилось сопротивление цепи.Пропаял стало нормально.
Здравствуйте, подскажите как устроено димирование в таком драйвере? https://ae01.alicdn.com/kf/HTB1KzWCMpXXXXaXXVXXq6xXFXXXV/227678163/HTB1KzWCMpXXXXaXXVXXq6xXFXXXV.jpg?width=1000&height=1000&size=381947&hash=2ab7adc2a346a1441b3633612bcc37fc

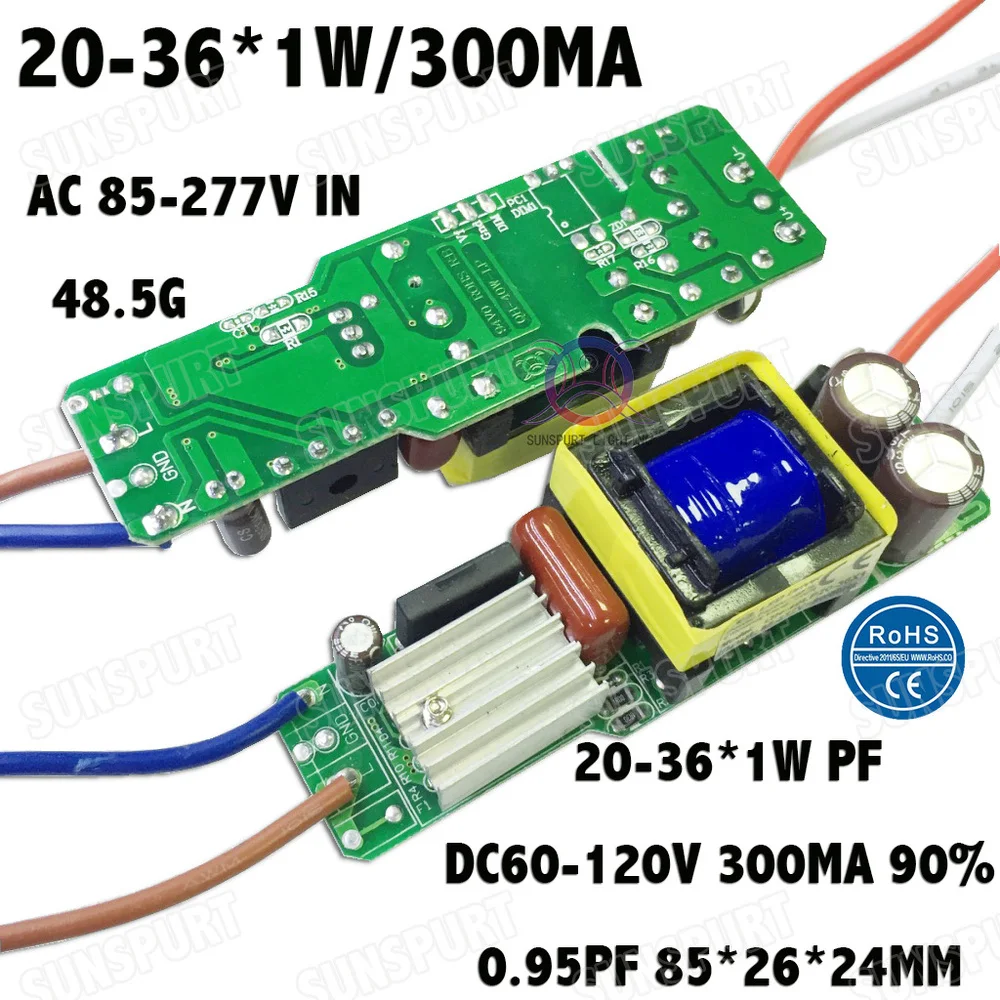

вот он на али https://ru.aliexpress.com/item/2Pieces-Isolation-36W-AC85-277V-LED-Driver-20-36x1W-300mA-DC60-120V-LEDPowerSupply-Constant-Current-LED/32649221694.html?aff_platform=aaf&sk=mqZzNZRzb:&cpt=1478860148720&spm=2114.13010608.0.0.hbEldE&dp=10.0.2.178-6yQhHdwBJOI&af=d99:&cn=32649221694&aff_trace_key=82057d5dff1b42a3875f882ffa1c915a-1478860148720-05218-mqZzNZRzb&detailNewVersion=&categoryId=53003
Не увидел там никакого диммирования в этом драйвере
То есть на плате пустышка — контакты? А может знаете что за микросхема? Можно ли к ней подпаятся как в статье?
Продавец говорит, что QH7938Ю, но утверждает что драйвер не диммируется. Я так понимаю микруха под радиатором спрятана?
Если на этой микросхеме, то можно. Не всегда китайцы сами знают, на чем собран драйвер. Иногда у микросхемы надпись затерта. Бывает от партии к партии схемотехника «улучшается». Тут я ничего не подскажу.
Заказывайте, фотографию присылайте без радиатора, если смогу — помогу
Спасибо! Заказал. Как пришлет-отпишусь.
пришел драйвер, выпаял радиатор. Там действительно QH7938 https://pp.vk.me/c837539/v837539932/1e917/27Qru0hq0UI.jpg
А мне приехали распродажные
http://ali.pub/na5vq
Там микросхема под трансформатором.
Зато на плату выведены и подписаны контакты для диммирования
Не подскажите как на моем организовать диммирование можно? На площадке DIM один из контактов идет на ногу трансформатора, средний — Земля, а 3 ведет вроде бы через резистор к микрухе? Вариант как в статье (брать питание с 2 ноги) не очень подходит-очень мало места под радиатором. Может еще подскажите,что за деталюха с 4 ногами возле микрухи?
Решил собирать 180 деодов по 3 ват.
Хочу запитать их 18-ю драйверами.
6-10x3W Dirver
Driving power: 6-10X3W
Input Voltage: 85V~277V
Output Voltage: 18-35V
Current:600mA
Efficiency > 95%
Power Factor >0.98
Operating Temperature: -20~80
Size (L * W * H): 65mm * 34 mm * 24 mm
Подскажите, как соединить драйверы между собой ?
Или есть лучше способ запитать деоды?
К каждому драйверу подключаете по 10 светодиодов послежовательно
Драйвры включаете параллельно к сети 220В
Включаете одним проводом или секциями
Драйверы на большую мощность обойдутся заметно дороже
Где раздобыть резисторы 1, 1.2 Ом и т.д. или может как-то хитро их составить для точной установки выходного тока драйвера. При штатном сопротивление сильно греется драйвер.
1. Купить в магазине. Я покупал на 0.3Ом и 0.6 ом
2. Составить из резисторов большей емкости, включенной параллельно.
1/R = 1/R1 + 1/R2 + 1/R3 …
или последовательно
R = R1 + R2 + R3 …
Или комбинацией последовательного и параллельного подключения
Мощность при этом складывается, что при последовательном, что при параллельном подключении.
Спасибо за блог. Очень много интересного.
Никто не натыкался в продаже на трансформаторы к 20 Вт такого драйвера? На али или где еще? Спасибо
Здравствуйте!
А как вам вот этот драйвер BP2836D.pdf?
Нормальный драйвер
Диммирования нет
Нужен трансформатор высокочастотный
А как мне выложить печатку?
Пока только через внешний ресурс. Гугле диск или что-то еще. Могу я через администратора выложить
Положил на сайт. Напишите, что за драйвер, пожалуйста
Виктор, в таком драйвере нет гальванической развязки и дроссель вместо трансформатора. Светодиоды и радиатор будут под сетевым напряжением. Весь светильник должен быть изолирован!
pehin@yandex.ru
Напишите мне и я вам пришлю.
что можете сказать про эти диоды https://ru.aliexpress.com/item/100pcs-LED-3W-400nm-840nm-Full-Spectrum-Grow-Light-LED-Chip-Plant-Lights-Broad-Spectrum-Light/32593623542.html?spm=2114.10010208.1000014.10.hCT71a&scm=1007.13338.60375.000000000000000&pvid=e5875a42-e931-4a54-9839-c566bd37873d&tpp=1&detailNewVersion=&categoryId=200001724
По описанию вроде ничего.
В отзывах тоже все неплохо. Но продаж мало.
Пробовать нужно. Заказывать
благодарствую
а еще вопрос. а потянет ли 10 диодов этот драйвер уже переработанный
Если речь идет о кондерах и уменьшении пульсации, то разницы нет
При диммированиии драйвер может выйти из режима рабочих напряжений и уйдет в «стрбоскоп». Но это скорее всего будет при минимальном числе диродов.
Иногда и не переделанный драйвер не работает с 10 лиодами, видимо тут сильно зависит от их рабочих характеристик
я думаю купить такие же драйвера как у вас.
Товарищи, здравствуйте! Есть вот такой драйвер как на ссылке. Никто случайно не заказывал себе такие? Как думаете его можно разобрать? И если нельзя, то можно ли как-то понизить ток на выходе на проводах перед первым диодом до 450 ма?(((
https://ru.aliexpress.com/item/1Pieces-40W-50W-60W-LED-Driver-18-30x3W-600mA-DC54-105V-High-Power-LED-Powr-Supply/32624852901.html?spm=2114.13010608.0.0.56uO6A
Алексей, я правильно понимаю,что в этом драйвере https://pp.vk.me/c837539/v837539932/1e917/27Qru0hq0UI.jpg перепутаны названия контактов входного и выходного напряжения? Подключил к нему последовательно цепочку из 16 групп параллельно соединены светодиодов на 6В 150мА — полыхнул резистор на выходе драйвера. В чем может быть причина? Короткое где то?
По картинке непонятно
Смотрите кондеры, если они высоковольтные 200-400В, значит это вход )))
На выходе кондеры на 50В
При правильном включении исправный драйвер должен отключаться при КЗ на выходе
На «входе» 1 на 50v, на «выходе» 2 на 160v
это если верить китайскому обозначению, я подключал наоборот, тоже думал,что там должна быть защита от короткого
Вот еще думаю, не лучше ли будет демонтировать резистор на драйвере,чтобы уменьшить выходной ток до 150мА? Правда в этом случае количество диодов уменьшиться до 20
То ли я дурак, то ли китаец Упорно говорит что «Blue and brown lines for the input, red and white for the output, the red is positive, white is the negative. Typography and no problem.» » L N is input, v+ v- is output»
Алексей а если вот такие драйвера их можна доработать . https://ru.aliexpress.com/item/5-Pieces-Isolation-20W-AC85-277V-LED-Driver-6-10x3W-600mA-DC18-34V-LED-PowerSupply-Constant/32647169241.html?spm=2114.10010208.1000014.2.QXEX7o&scm=1007.13338.4993
Судя по виду, последнее время много таких попадается.
Входа для диммера у них нет.
Тянут когда 10, когда 9 светодиодов. Греются до 50С. Работают стабильно.
Особой модернизации с ними не сделать
вот еще нашел в отзывах ссылку на ваш блог эти драйвера и я видел еще там где вы диоды крепите на алюминевую пластину другой драйвер.вы его доделывали https://ru.aliexpress.com/item/AC85-265V-110V-220V-6-10-3W-LED-Driver-18W-21W-24W-27W-30W-Power-Supply/32522786940.html?aff_platform=aaf&sk=eub6yrrBy%3A&cpt=1482339987756&af=19070&cv=221362&cn=1oijour7c9e2n4wgoes39jlt81rlq138&dp=v5_1oijour7c9e2n4wgoes39jlt81rlq138&afref=http%3A%2F%2Fsamopal.pro%2Fplanlamp4&aff_trace_key=699731f274e4411cb94c769097a1e996-1482339987756-07167-eub6yrrBy
Можно, это те же драйвера с другой разводкой.
[url=http://savepic.net/8888153.htm][img]http://savepic.net/8888153m.jpg[/img][/url]
а какие драйвера есть по цене икачеству нормальные
Последнее время я беру эти
http://ali.pub/30462
Тоже самое в корпусе
http://ali.pub/g3v69
а те которые берете переделываете
Нет. А зачем?
Диммирование вещь очень специфическая. В остальном они меня устраивают
Alexey скажите можно эти драйвера http://ali.pub/30462 переделать на диммирование по питающей сети?
может заказывали реле включения(времени)
Нет. Но сам собирал
а я как совсем не електрик соберу
я имел ввиду, конденсаторы,допаиваете
Нет.
На этих драйверах есть конденсаторы и не слишком большие пульсации
и еще вопрос.диоды на полоску на термопасту?или надо паять на звездочку а потом на полоску
К любым радиаторам из фольгированного алюминия, полоскам, звездочкам — через тепмопасту феном.
Сами радиаторы казанским герметиком или при помощи заклепок
реле времени я как не електрик соберу сам
А подскажите пожалуйста, кто имел случай с проблемами -гарантии. В каком случае наши братья решают проблему ремонта ,скажем через (к примеру)-6 месяцев.
Ещё имею вопрос.Хочу собрать светильник для растений с 15 трёх ватными диодами (12 полный спектр с током 0.7 А + 3 синих с током 0.6 А ).На АЛИ есть два варианта одинаковых драйверов,но разных очевидно продавцов:
1.https://ru.aliexpress.com/item/1-Pieces-Isolation-36W-AC85-277V-LED-Driver-10-18x3W-600mA-DC30-60V-LED-Power-Supply/32653009824.html?scm=1007.13339.33317.0&pvid=b92a91b9-f7ec-4ef5-a6d0-8b07e82db7f7&tpp=1&detailNewVersion=&categoryId=53003
2.https://ru.aliexpress.com/item/5pieces-Isolation-36W-AC85-277V-LED-Driver-10-18x3W-600mA-DC30-60V-LEDPowerSupply-Constant-Current-LED/32784564565.html?isOrigTitle=true&isOrig=true#extend
Подойдут?Хотел бы ток понизить при этом до 0.5 А. И почему ,где дешевле ,там меньше спрос?Может»стадный рефлекс»?
С уважением Александр
Про гарантии забудьте.
Даже если продавец согласиться поменять вам железку, то платить за пересылку он не будет. И гарантия становится экономически не выгодной.
К тому же нужно еще доказать, что вы не сами спалили устройство.
Просто считайте, что в низкую стоимость товара заложен определенный процент брака и с легким сердцем выкидывайте отказавший драйвер в мусорку.
Драйвера оба по нормальной цене. Конечно брать товар лучше у проверенных продавцов с высоким рейтингом и отзывами, но при таких мизерных суммах можно и рискнуть, взять дешевле.
Чтобы понять как снизить ток, желательно иметь схему или хотя бы даташит на микросхему драйвера. Обычно ток подбирается низкоомными резисторами на выходе. Однако у данных драйверов на плату выведены контакты для диммирования и можно попробовать подключить к ним подстроечник и порегулировать ток так. Однако, оаз в описании слово «диммирование» не указано явно, эта функция может и не работать.
В любом случае нужно брать и пробовать.
По поводу дешевле не путайте причину и следствие. Где меньше покупок и рейтинг — там дешевле. Когда продавец наберет достаточный рейтинг, он цену поднимет. Однако может и уйти с площадки, прикарманив денежки покупателей.
Есть ещё драйвер на 0.9 А (https://ru.aliexpress.com/item/5-36-AC85-277V-6-12×3-DC18-40V/32680052968.html) внешне похож на своего меньшего брата на 0.7 А(https://ru.aliexpress.com/item/1-Pieces-Isolation-36W-AC85-277V-LED-Driver-10-18x3W-600mA-DC30-60V-LED-Power-Supply/32653009824.html?ws_ab_test=searchweb0_0%2Csearchweb201602_1_116_10065_117_10068_114_115_113_10084_10083_10080_10082_10081_10060_10061_10062_10056_10055_10054_10059_10078_10079_10073_10096_10070_423_10052_10050_424_10051%2Csearchweb201603_9&btsid=ec084ea3-6427-41e8-aafd-580040eb76e7) Печатка одна к одному. Можно сделать выводы (не имея схему под рукой),что разница в трансах и возможно в номиналах каких либо элементах.
Теперь хочу задать вопрос:Какова эффективность светильника собранного на Драйвере 0.9 А подключенных к нему светодиодов (на 0.7 А) по последовательно — параллельном подключении. Т.Е при 0.9/2=0.45 А.Понятно что продолжительность жизни увеличивается ,а «КПД»?Есть смысл ?
И ещё : При выходе из строя диода ,он идёт на обрыв или КЗ ?
А с гарантией скорей всего подразумевается продолжительность самого устройства ,в основном качество кондёров.
С уважением Александр.
Изменя резисторы в истоке полевика вы меняете ограничение (защиту) по току.
Что совершено не правильно.
За 2 года ни кому это не пришло в голову?
Здравствуйте нужна помощь! Нужно уменьшить ток до 1А в китайском драйвере по характеристике он 1.5А параметры СВЕТОДИОДОВ:
количество: 12 шт.
мощность: 1 Вт ~ 5 Вт
Название модели: CREE XT-E LED
Цвет свечения: Холодный Белый
цветовая Температура: 6500-7000 К
яркость: 463LM
DC Напряжения в Прямом Направлении (VF): 2.8V-3.6Vdc
ПОСТОЯННЫЙ Прямой Ток (IF): 350mA ~ 1500mA
максимальная Пульс Напряжение: 3.8 В
максимальная Импульсный Ток: 1700mA
СИД Угол Обзора: 120 градусов
диаметр: 20 мм https://www.aliexpress.com/item-img/50W-High-Quality-LED-Driver-Light-Lamp-Chip-for-Transformers-Power-Supply-1-5A-Input-AC/32525632227.html?spm=2114.10010208.1000017.1.llwXnt
Нужно название микросхемы драйвера и крупно фотографии платы с обеих сторон.
Здесь фото немог выложить фото в группе вк
Конденсатор на выходе ожидаемо уменьшат пульсации вдвое ~0.4В и 4% поставив конденсатор 470мкф 50в добавив его к двум 220мкф 35в а у меня уже стоят два 470мкф 50в и если третий впаять то пульсация уменьшится или нет?
Или нужно другой кондер.
Добрый день, Алексей!
Спасибо Вам за Вашу работу, очень полезно.
Достался мне драйвер без фильтра. Имеются X2 Конденсаторы.
Подскажите плз, как правильно их включить?.. Пока из изучения интернета мне кажется что в параллель входу, вместе с варистором.
Верно ли?
Доброго дня! Кто-нибудь подскажет ссылку на проверенный диммируемый драйвер 36x1W (90-120V)) 300 mA (реально нужно 280 mA)? Переделать светильники LP-eco-ПРИЗМА, там 4 линейки из 18 диодов (9S2P) 2835. Можно и на меньшее число диодов (18x1W, 9x1W) — питать отдельные полосы.
Диммируемость хочется обязательно.
Да, ссылку Евгения выше (3Pieces Isolation 36W AC85-277V LED Driver 20-36x1W 300mA DC60-120V) видел.
Недавно приехали драйверы с диммированием на 36Вт на 600мА.
http://got.by/8c7f5
Микросхема там такая же как и в драйверах из статьи. Ноги для диммироания выведены на корпус
Судя по всему это точно то же самое, но на ток 300мА на 20-36 светодиодов
http://got.by/pvc02
Ток подобрать можно как в статье, только резисторы там спрятаны под радиатор.
Alexey, спасибо!
Сейчас подцепил переменник 10К к входу DIM.
Диммирование не получилось.
Во первых, на ноге V нет напряжения питания, поэтому уровень от драйвера можно взять только с допиллингом.
Во вторых, Вывод DIM заходит на ногу диммирования похоже через кондер, так что диммировать видимо только ШИМом можно.
Все драйверы из этой серии диммируются, в данном случае на плате разведено подключение DIM чипа через резистор 100к с фильтрующим кондёром ( не распаяны), Vf вывод с обмотки обратной связи трансформатора, для использования необходимо выпрямить и поставить аттеньюатор на 5в и к нему уже подключить потенциометр.
Добрый день, Алексей!
По поводу тока:
Точно резисторы под радиатором?
Разве не они у конденсатора они стоят? на фотках их даже видно- перед трансом.
И еще вопрос- нет ли опыта использования драйверов от 12В постоянки?..
Как лучше включать 1Вт диоды от БП 12В? не интересует сильная экономия на драйвере, интересует хорошее решение с точки зрения безопасности и экономии эл. энергии.
Да. Резисторы рядом с кондером.
Если интересно- добавил 2Ома,ток поднялся с реальных 560мА до 670мА. Мне понравилось для фитодиодов. Тепловой режим пока не проверял, диоды висели в воздухе.
А сами драйвера не греются?
Проверю нагрев драйвера в праздники, диоды в воздухе висели, нельзя их было долго греть.
Проверить не удалось, драйвер почил во время доработки диммирования 🙂
Вскрытие показало — больной умер от вскрытия
У меня есть аналогичные драйвера на 900ма, резисторы также стоят и под радиатором у меня запаян 1ом + паралельно разведён ещё один, но не распаян, рядом с трансформатором ещё разведены 3 резистора, установлены два 1ом и 1.2ом. Трансформатор греется но терпимо.
Возился сегодня с димированием 20 ватного драйвера qihang на 300мА.
По схеме с делителем. 470кОм надо заменить на 350кОм, при падении около 54В.
Размах получается прекрасный- 30мА-270мА(это максимум для этого драйвера)
Снял треть диодов- падение 36В, надо заново подбирать резисторы 🙂 диапазон 30мА-210мА…
Драйвер такой:
CE PFC Ground 20W AC85-277V LED Driver 12-20x1W 300MA DC35-68V
http://s.aliexpress.com/V3IJniiY
Я думаю лучше подключать вот так.
[img]http://savepic.net/8991176.jpg[/img]
Вопрос к Алексею.
Что ,если заменить диод на выходе транса ,диодным мостом.Пульсация уменьшится? И ещё.Советуют в парралель электролиту (в той же области)ставить керамику на 0,1-0,33 мкф. Говорят, что тем же электролитам не очень нравится высокая частота,а в паре им «хорошо».
Паяться к выводам для диммера на этих драйверах у меня не получилось. Ставил перемычку вместо резистора, SMD такого на 100кОм у меня нет. ДА и нужен там чуть побольше иногда- 120-130кОм.
Видимо близость транса, наводки какие-то. Драйвер не стартует, работает неустойчиво, мерцает, и слышен какой-то треск…
Ground взял с пленочного конденсатора, питание на делитель- с 10Мкф электролита, а DIM- с той точки где пустое место под резистор- все заработало нормально. Мало того, не знаю как вообще драйверы себя ведут и прочие электронны схемы, но конкретно этот драйвер очень чувствителен в чистоте платы от флюса. Пользуюсь ТАГСом, грязная плата не запускается, или мерцает, или трещит. есть два сгоревших таких. Возможно, тоже из-за флюса.
Точно это выяснил, когда промыл спиртом и включил, все запустилось хорошо.
Здравствуйте!
А подскажите, пожалуйста, по поводу Arduino. Вы напрямую соединили землю Arduino подключенного к ноутбуку с сети 220В и землю блока питания подключенного к сети 220В? Если так, то меня удивляет, почему у вас КЗ не случился. Ведь в такой ситуации потенциал между разными землями может быть очень приличный. Если только ваш ноутбук работал от аккумулятора и не был подключен к сети 220В.
Кажется, что в такой ситуации нужно питать Arduino там же где и микросхему драйвера. Либо городить какую-нибудь гальваническую развязку для управляющего сигнала, например, на оптронах и/или цифровых потенциометрах.
Возможен ли вариант размещения нескольких драйверов(к примеру 6 шт) в небольшом корпусе ?Не будет возникать Взаимоиндукция ?Типа сильных наводок ,нестабильность в работе приборов по току и напряжению ,пульсации , … .
Если драйвер поместить в экранированный металлический корпус, то куда его заземлить? Очевидно на «-» диодного моста ?
Я размещал по несколько в одном корпусе
Главное, защитить друг от друга электрически.
Заземлять минус диода я бы точно не стал.
В заводских светодиодных я заземления не видел. Смысл имеет делать если есть металлический корпус у светильника и на него выводятся какие то контакты. Чтобы при попадании туда фазы срабатывала защита
Я имел в виду экранирование .Если корпус металлический (с отверстиями для вентиляции). Во первых это защита от случайного прикосновения к токопроводящим элементам ,а во вторых для снижения наводок со стороны самого безкорпусного изделия (драйвера).
С Уважением Александр
Чтобы защитится от электромагнитных помех, нужно сперва найти источник этих помех и потом уже что-то делать.
Для защиты, мне кажется, металлический корпус только хуже. А вдруг у вас в блоке что-то закоротит и вы поймаете фазу на корпусе?
отличная статья,спасибо .
Здравствуйте Алексей.Подскажите пожалуйста какие драйвера из изученных вами. можно диммировать наверняка?Если не затруднит дайте ссылку.Интересуют на большое кол-во диодов 10-30шт и с разным током 300-450-600ма.Заранее спасибо.
Можно попробовать вот такой
http://ali.pub/1c9vwe
Но его тоже доделывать нужно так же как в статье описано. Микросхема том та же самая стоит
Спасибо.А этот, тоже самое или нет?https://ru.aliexpress.com/item/1-Pieces-Isolation-36W-AC85-277V-LED-Driver-10-18x3W-600mA-DC30-60V-LED-Power-Supply/32653009824.html?spm=2114.13010608.0.0.UKrsDq
Похоже. Но гарантировать не могу. В принципе там микросхему можно и другуб под радиатором поставить
Если там QH7938.то всё нормально? И ещё,переменник на какую мощность нужно ставить?
Да. Переделка как в статье
Переменник на любую мощность.
ОК.Спасибо. попробую отпишусь:))
Сегодня попробовал. И так…при 470ком мах.ток -450ма.соединил паралельно два по 330ком=165ком.мах. ток-550ма.Померил напряжение между дим.и замлёй-3.9 В.Запарелелил ещё резистор на 370ком и перестало включаться от сети! Убираю 370-включяется ! Кстати со 2-й ноги около 10ти вольт было..что бы это значило:)
Предложнное подключение переменника шунтирует схему запуска драйвера через R6.
Управляющее напряжение диммирования лучше брать с трансформатора.
http://savepic.net/8991176.jpg
Подскажите пожалуйста какой номинал у конденсатора С2 ?
Добрый день! Хочу собрать подсветку из 10 диммируемых диодов на 220в, типа таких https://www.aliexpress.com/item/90-off-Super-Bright-GU10-Bulbs-Light-Dimmable-Led-Warm-White-85-265V-9W-12W-15W/32472914515.html?spm=2114.search0104.3.173.Uhtr1s&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_5490020_10068_10209_5430020_5410020_5400015_10307_10301_10137_10060_439_10155_10154_10333_10334_10056_10335_10055_10336_10054_5370015_10059_10332_9911_100031_10099_10103_10102_10169_10052_10053_10107_10050_10142_10051_5380020_10326_10084_10083_10080_10082_10081_5390015_10110_10111_5420020_10112_10113_10114_10312_10313_10314_10078_10079_10210_10073-10332_10333_9911,searchweb201603_18,ppcSwitch_5&btsid=b47f362f-b744-4618-89a3-f9d9b3eeed43&algo_expid=27ed3c3f-813e-47e9-bb6f-f9b92ea98b6c-22&algo_pvid=27ed3c3f-813e-47e9-bb6f-f9b92ea98b6c&transAbTest=ae803_2
Будет ли оно работать, если просто собрать гирлянду и регулировать обычным диммером? Или что-то нужно рассчитывать/учитывать отдельно? Заранее спасибо)
Нет
Диммеры работают с лампочками накаливания и прочей резистивной нагрузкой
Светодиодные лампы нужно покупать сразу с поддержкой диммирования
Не уточнил — да, лампы будут с поддержкой диммирования. Во всем остальном монтаж не отличается от сборки такой же подсветки с лампами накаливания? Просто смотреть, чтобы суммарная мощность ламп не превышала допустимой нагрузки на диммер? Со светодиодами надо постараться, чтобы ее превысить)
Здравствуйте спасибо за обзор.
У меня згорел LED драйвер QH-60LP на 60ват 100V на 18-30шт 3W. Вылетел диодный мост, транзистор, погорели некоторые дорожки и всё. Вот пытаюсь восстановить, сам любитель радио техник умеем держать пояльник, но знаний не особо их почти нет 🙂
Хочу спросить совета по замене транзистора, транзистор на плате неизвестный китайцы затёрли маркировку. Всё что я про него знаю это корпус TO-220F-3L и расположение выводов с лева на право 1-эмиттер 2-коллектор 3-база. Вот где то по тексту в отзывах прочёл, что схема у них одинакова и разница лишь в трансформаторе ну и в номиналах конддёров по напряжению и это действительно так схемы одинаковые.
Вот хотел поставить транзистор Q1SVD5N65P, но в наличие нет надо заказывать. Есть мысль заменить транзистор на SBP130606 из лампы люминесценцной, а расположения ног у них зеркально у SBP130606 1-база 2-коллектор 3-эмиттер по этому хочу просто перевернуть его и получится как надо 🙂
Что думаете о моей авантюре?
Здравствуйте!
Купил китайский LED светильник 70W. Оказалось что он слишком яркий.
В нем установлены 2 драйвера NBD25-081 AC100-277V 50/60Hz, Max 0.30A, Output DC85-81V, 300mA. Когда открыл плату драйвера, на ней написано NB-LZC50A-V1.0. Пытался найти информацию в интернете, но к сожалению ничего не нашёл. Вопрос, можно ли уменьшить силу тока этого драйвера, что бы уменьшить яркость, и если да, то как это сделать? Если ничего сделать нельзя, то на какой драйвер можно поменять, что бы можно было отрегулировать яркость светильника?
Заранее благодарю за ответ и помощь!
Обычно ток можно в небольших пределах регулировать подбором резистора обратной связи. Для этого нужно знать схему, которую можно найти по названию микросхемы — драйвера
Также можно уменьшить количество светодиодов в светильнике (с учетом напряжения драйвера)
Также можно поменять драйвер — но это напрасная трата денег- вы из более дорого светильника делаете более дешевый да еще и с дополнительными вложениями на драйвер
Дополнительный вопрос — в светильнике 2 независимые ветви светодиодов. Можно ли соединить их последовательно и подключить к выходу 1одного драйвера, что бы уменьшить яркость свечения? Если выходное напряжение драйвера ограничено, то по идее упадёт сила тока. Или это приведёт к перегрузке и выходу из строя драйвера? А если соединить 2 ветви параллельно, выдержит ли драйвер и будет ли разделение тока между ветвями одинаковым?
Можно попробовать. Светодиодам хуже не будет.
Драйвер не заметит.
Если что-то накосячите, у драйвера защита есть
Здравствуйте, Алексей!
Спасибо Вам за совет!
Попробовал соединить ветви диодов последовательно — они не загорелись.
Соединил параллельно — освещённость упала на 25% (600 люкс возле светильника до изменения, 450 люкс после пере подключения). Попробовал силовой транзистор — вроде не греется. Посмотрим сколько он продержится…
Алексей, спасибо за ваш блог!
У меня вопрос по поводу диммирования. Купил такие драйвера:
https://ru.aliexpress.com/item/3Pcs-PFC-No-Flicker-40W-AC85-277V-LED-Driver-10-18x3W-600MA-DC30-60V-Constant-Current/32736454323.html?spm=a2g0s.9042311.0.0.ctR3fG
Фото:
https://drive.google.com/file/d/0B9tzZ0ICzR7-SlBpX2gtWUN1N00/view?usp=sharing
https://drive.google.com/file/d/0B9tzZ0ICzR7-VVFjVHpTYWFQSlU/view?usp=sharing
Микросхема та же QH7938, но компонентов на плате очень много. Пробовал на 3 контакта DIM подключать потенциометр на 50К, эффекта нет. Хочу попробовать ваш способ с подачей напряжения на 7ю ногу микросхемы. У меня вопрос — возможно ли сделать это потенциометром, как-то подпаявшись к питанию на плате?
Я эти драйвер не ковырял сильно
Там микросхема под радиатором живет
В любом случае нужно сперва тестером пройтись, посмотреть где на плате можно подпаяться.
Схема должна не сильно отличаться
Здравствуйте. Подскажите, пожалуйста, дилетанту что можно использовать для питания в настольной лампе nled 407-6w-bk. Драйвер внутри перегорел и другого такого не купить.
Нужно хотя бы посмотреть на то какой драйвер или какие диоды там стоят
Подскажите, пожалуйста, какой из драйверов предпочтительнее для замены неисправного в прожекторе с 30Вт матрицей. Не могу понять, в чем их принципиальное отличие.
Все на одно выходное напряжение, один выходной ток, все алюминиевые, водонепроницаемые.
Вот ссылка:
https://qihanguangdian.taobao.com/search.htm?orderType=coefp_desc&viewType=grid&keyword=900+6-12+%C8%AB%C2%C1%B7%C0%CB%AE&lowPrice=&highPrice=
Благодарю!
Тут трудно сказать. Разные партии, разная схемотехника. Может быть разная сертификация. Если нету особых требований — берите тот что дешевле
Здравствуйте, нужна помощь. Были куплены на китайском рынке светодиоды и драйвер, при подключению последовательно 9 штук они очень сильно грелись ( на подлошках) когда добавляю ещё оди светодиод они моргают, что можно сделать чтобы они так сильно не грелись с 9 светодиодами, большой радиатор охлаждения там не поместится?
Здравствуйте подскажите есть драйвер китайский,доработал шимированый,собрал все по схеме подключил к ордуине,он просто светит нечего не изменилось что я сделал не так?
Друзья, подскажите пожалуйста. Как более грамотно реализовать световой потолок на светодиодных лентах, с диммированием.
Имеем: 83 метра ленты 5630. 0.6А на метр, 12В.
Диммер Werkel (обычный потенциометр).
Понятно, что световой поток будет избыточен на комнату 5х3м. И такое кол-во ленты запроектировано для обеспечения равномерности освещения. Думаю, что брать от лент буду в итоге 10-30% от их мощности.
Какой драйвер взять для диммирования потенциометром?
Брать ли один или кучу маленьких?
Можно ли взять БП на 250Вт и ограничить ток после него ватт на 200 (т.к. вся нагрузка тянет под 600) ?
Очень избыточная конфигурация
БП нужно будет брать на все 600Вт, так как если кто-то случайно поставит в диммере 100%, то менее мощный кракнется
Диммирование 10-30% меандром (так работают большинство контроллеров) — это огромные пульсации. Если частота не будет невысокая — очень вредные для глаз.
Может посмотреть на менее мощные ленты — 5050 и т.д. ?
По диммированию — брать один контроллер (диммер) и подключать через нужное количество RGB усилителей. Если лента не RGB, можно к каждому каналу подключать кусок ленты на рассчитанный усилителем ток.
Доброго времени суток! Подскажите как подключить светики к такому драйверу https://hostingkartinok.com/show-image.php?id=6bd20506cd38e0a25f4eaad6f32e2945
Дтоды у меня 700mA 5w 6-7v,потянет ли он 4 ветки по 5 светиков? в сумме получается 2800mA, как лучше ограничить ток и нужно ли это?
Ограничивать ток не нужно. Нужно почитать даташит к светодиодам. Если там написан максимальный ток 600мА, то ставить 5 в цепь (предпочтительный вариант). Если больше, то можно и 4. Главное, чтобы было хорошее охлаждение.
При параллельном включении есть один неприятный нюанс.
Предположим, у вас перегорает/деградирует один светодиод. Обычно это начинается с мерцания. Ток через него и через всю цепь течет маленький.
3А распределяются по оставшимся цепям — драйвер ведь честно стабилизирует ток. И остальные светодиоды начинают работать на токе 1А. Мощность при этом остается прежняя, но очень не надолго
Добрый день.
Спасиб за статью. Понимаю что много веков прошло с момента публикации.
Прошу вашей квалифицированной консультации вот по такому бп.
https://hostingkartinok.com/show-image.php?id=4698990720787a577988913145b5cb00
https://hostingkartinok.com/show-image.php?id=aee981c3713b1a159a66035b07eaf1c2
Он используется в светильнике ULP-30120 https://uniel.ru/catalog/4280.
Хотел уменьшить мощность драйвера. Снял один резистор 1(Ом) (на фотке он стоит на площадках от R35, R36 и соотвественно не используется)
https://hostingkartinok.com/show-image.php?id=f45e048c06870c9bacb38c9536832f87
Но после этого светильник стал моргать гдето раз в секунду может чуть чаще. Можно ли как-то решить эту проблему? Имеет ли смысл запаять недостоющий конденсатор? (на фотке видно что 3 кондера стоят в ряд и одного с боку не хватает)
Скорее всего драйвер вышел из своего рабочего напряжения (например из за снижения тока и падения напряжения на каждом светодиоде). Можно попробовать светодиод один добавить в цепочку или резистор на 1-2 Ом
Спасиб за ответ.
Попробую сделать как вы советуете. Отпишу о результате.
Добрый день. Может кто знает,где найти даташит контроллера с обозначением A8818D/L5441& У меня найти не получилось.Или где купить такой или аналог. Стоит в драйвере на 30 ват
Может проще купить драйвер за $3-4 на 30-36Вт ?
Добрый день! Постоянно перегорали светодиоды при питании от драйвера, решил залезть и отрегулировать выходной ток, при замерах ток оказался завышенным, 0,7-0,72А, отрегулировал на 0,55А (только в этом драйвере надо не понижать общее сопротивление шунта, а повышать).
Решил добавить на вход конденсаторов. К минусу и плюсу диодного моста припаиваю 10ккФ 400В ELNA, всё нормально.
Делаю то же самое на втором драйвере — и при проверке мне в лоб бахает конденсатор, я от неожиданности чуть со стула не упал.
Полярность соблюдена абсолютно точно, далее ее смешнее: из 5 драйвером на 3-х конденсаторы начинают моментально нагреваться, несколько секунд — горячие, отрубаю питание.
Если выпаять пленочный 0,33мкФ 400В, и впаять на его место электролит, то вроде всё в порядке, ничего не греется.
В чем причина таких приколов???
Мне кажентся или неправильная полярность или кондер не рассчитан на напряжение (брак, перемаркировка)
Алексей, а возможно ли как-то записать esp8266(3.3 или 5 вольт) от этого драйвера одновременно со светодиодами, чтобы ими же и управлять, не загромождая схему лишним БП? Или в крайнем случае добавить плату понижайку/повышайку типа mp1584…
ESP8266 точно не получится. Он кушает 100мА (250мА в пике)
Питание драйвера осуществляется через резистивный делитель, который не потянет такой ток
Получил из Китая во такие LED драйвераfile:///home/vladimir/%D0%98%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%20%D0%BE%D1%82%202018-11-19%2023-13-08.png вот здесьhttps://ru.aliexpress.com/item/LED-Driver-1W-18W-Power-Supply-Constant-Current-280-300mA-Automatic-Voltage-Control-Lighting-Transformers-For/32807109097.html?spm=a2g0s.9042311.0.0.30f133edu6dE8h,драйвр нужен для вот таких светодиодовhttp://www.seoulsemicon.com/upload2/Pre_Specification_SAWS0661A_Rev0.2.pdf, если кратко, на плате стоит ЩИМ BP3126,вот её даташит https://www.datasheetspdf.com/pdf-down/B/P/3/BP3126-BPS.pdf, нужно понизить выходной ток с 0,2А до 0,165А,для этого как я понял нужно поменять RS1 и RS2 с 1,9 Ом каждый на 1,6 Ом каждый, а вот как понизить напряжение с 37,1 В до 36,0 В
Напряжение понизить в драйвере тока скорее всего не получится. А вот добавить в цепь дополнительный светодиод или резистор на пару ом вполне можно
Алексей, картинка не передалась, или передалась криво, короче блок, 8-12Вт, светодиод разгоняет хорошо, сам драйвер не греется, вот только светодиод вместо 6Вт (36В,0,17А), работает на 7,4Вт (37.1В. 0,2А), хотелось бы вернуть его в норму.
Боюсь, только дополнительным резистором в цепь светодиода.
Здравствуйте, подскажите какое должно быть напряжение на vcc микросхемы QH7937? У меня почему то 1.5 вольта. Ничего не работает. Если убрать r4,r5,r7 то напряжение становится 6 вольт. На затворе и истоке транзистора постоянно 5.5 вольт, на стоке 300в. На fb тоже 5.5. И vd6 это просто диод? Или стабилитрон? Если это диод то откуда приходит напряжение fb?
У меня было порядка 15В на VCC
VD6 мне кажется — диод. Напряжение поступает с трансформатора и выпрямляется. А для начального запуска видимо с делителя хватает.
На FB скорее всего с делителя напряжение
Спасибо, а вы случаем не подскажите номиналы конденсаторов C2 и C3, а то у меня погорела платка, теперь пытаюсь востановить.
Здравствуйте Алексей, есть драйвер QH-60LC10-20X3 600mA нужно понизить ток до 500 -450mA Я правильно понял что в моем случае нужно выпаивать резисторы по одному R5,R6,R7 по схеме вроде они и смотреть?
https://drive.google.com/file/d/1iDYmEe3rFSVP2fsKbhgIwSiItKCigRwy
Находил картинки в интернете драйверов этой же серии, конечно номинал резисторов там не рассмотреть, но обнаружил что резистор R4 в некоторых платах отсутствует (у меня он есть 18kOm), а R8 наоборот есть, а у меня нет.
https://drive.google.com/file/d/1OkCHdYesS51UVsr04gyGcjf29kFJrFxQ
Заранее благодарю!
Обычно хватает подбора токозадающих выходных низкоомных резисторов для подбора тока
Здравствуйте. Прошу помочь. У меня 12 ватная светодиодная лампа типа кукуруза.(микросхема LIS8514D). Выходное напряжение примерно 39В 290мАч. Хотел уменьшит ток, так как сильно греется и работает примерно пол года или больше по разному. Как я понял из даташита есть два токозадающий смд резистор, 3,0 и 3,9 Ом паралельно. Подумал и решил удалить резистор 3,9 Ом, но после этого лампа не включился, скорее из за того что напряжение упало так как я понимаю, измерил выходное напряжение и упало до 25В примерно, почему так случилось неужели падение напряжение зависит от резистора или дело в драйвере? Как заставить драйвера дать минимальное напряжение и тока соответственно.
3,0 и 3,9 Ом 39В 290мАч примерно 11,3W был заводской
При 3,3 и 3,9 Ом 38В 265мАч примерно 10W стал
Но при 3,0 Ом или два по 3,9 Ом выходное напряжение 25В-27В сколько мАч не замерил, не включился лампа.
Прошу вас помочь что делать чтобы уменьшит ток примерно в два раза и мощность ну примерно 8W чтобы не было перегрева. Спасибо.
Здравствуйте
Драйвера имеют, как правило, ограниченный диапазон регулировки токозадающими резисторами (все по разному). Чем «уже» диапазон выходных напряжений, тем больше вероятность при изменение тока за рабочий диапазон драйвера.
Так как схемы китайских драйвер найти довольно сложно, действовать приходится «методом научного тыка»
Попробуйте подпаять параллельно оставшемуся резистору 5 Ом, 7 Ом, 10 Ом. Если минимальный тока вас при этом не устроит, следует по одному закорачивать резисторы в каждой цепочки лампы, тем самым снижая рабочее напряжение
«Как заставить драйвера дать минимальное напряжение и тока соответственно»
Думаю я как то ошибся тут но суть вы думаю поняли. И кстати светодиоды 2835 стоят. Их 60 штук. Надеюсь на вас
Спасибо за статью, по аналогии припаял параллельно пленочному конденсатору электролит 15мкФ 400В, пульсации ушли. Теперь думаю силу тока попробовать подрегулировать. Схема несколько другая. По фото можно понять куда припаивать резистор (для 700мА), и на сколько Ом ?
Драйвер брал в «артледсе» PSM-300ma-18x1WS (Выходное напряжение 27-60В,Гальваническая развязка вход-выход Есть, Количество светодиодов 9-18х1Вт
Плата:
https://www.dropbox.com/s/9gcnfvnxe9yajny/led_drv.jpg?dl=0
Ток на выходе обычно измеряется микросхемой-драйвером на выходном резисторе на 0.1-3 Ом (иногда несколько резисторов в параллель ставят)
Находим эти резисторы и уменьшая сопротивление увеличиваем ток, увеличивая — уменьшаем
Нужна помощь в доработке 52 драйверов в СПБ.
Дублировать пост не буду, выложил всю информацию тут:
https://www.forumhouse.ru/threads/189883/page-5#post-24196465
Поставь в первичной цепи электролит 10 мкФ 400 В. КМ упадёт но мерцания уйдут. Цена вопроса 0.5 скв / плата.
Всем запомнить одно простое правило при работе со светодиодами и проектировании светодиодных систем: обеспечьте светодиоду нормальные условия для его жизни, не превышайте его номинальный ток ни при каких обстоятельствах ни на миллиампер — и светодиод вам прослужит очень долго и верно!
Здравствуйте Алексей!
Очень прошу разъяснить ситуацию: есть драйвера с характеристиками
Светодиодный драйвер для 200 Вт:
Входное напряжение: 85-265 В переменного тока, 50 Гц/60 Гц
Выходное напряжение: 18V-34VDC
Выходной ток: 6000 мА ± 5%
Материал корпуса: Алюминий
Водонепроницаемый Рейтинг: IP67
Драйвер в силиконе(т.е разборки и доступу к схеме нет…)
ЗАДАЧА:
К нему нужно подключить 4-5 50-ватных матриц с входным напряжением 32-35В каждая и током от 0.7 до 2.8А (диммируемые матрицы).
Можно ли вообще это сделать и как?
Драйвера лежат без дела…они дорогие…
Я не совсем понимаю слово «диммируемый» по отношению к матрицам
Теоретически можно подключить эти матрицы в параллель к драйверу.
Только следует понимать, что после сгорания или отваливания одной матрицы весь ток пойдет через оставшиеся
Диммируемые например матрицы Cree, они могут светить при токах от 0.7 до 3 ампер включительно, излучая при этом свет различной интенсивности и яркости, при напряжениях 30-36В.
Исходя из Вашего ответа понял, что при параллельном подключении ток будет равномерно делиться между подключенными матрицами(т.е 6А разделить на 4 матрицы равно по 1.5А на каждую…правильно?). А как быть с выходным напряжением? оно тоже делится?
Ток будет делиться равномерно между матрицами при условии одинаковых характеристик матриц.
Выходное напряжение драйвером будет подгоняться для данной сборке в соответствии с током регулировки, но только в пределах рабочего диапазона драйвера.
То есть, если при токе 6А рабочее напряжение уйдет из диапазона 18-34В, то драйвер работать не будет. Обычно это проявляется в виде мигания светодиодов
Спасибо, Алексей!
Значит у драйверов есть шанс на жизнь, буду пробовать))
Как сделать из источника тока(лёд драйвера) блок питания (источник напряжения)????
Хочу сделать подсветку для растений — светодиоды 3w 12-24 шт последовательно. Пытаюсь найти в интернете наиболее простую, и при этом надежную схему, чтоб была стабилизация по току и желательно по напряжению тоже. Нашел в ютубе один очень простой способ — через отрицательную обратную связь. Подскажите пожалуйста, будет ли такая схема работать на практике, какой КПД, в чем минусы такого подключения, ну и вообще стоит ли. Если стоит, то как можно усовершенствовать схему, как рассчитать резисторы и как лучше диммировать все это дело?
Лучше всего купить на Алиэкспресс готовые драйверы для светодиодов
Драйвер на 20Вт ~ $2, драйвер 36Вт ~ $4
Как прикрутить диммирование, я писал в этой статье. Но, мне кажется, для фитоламп это лишнее. Достаточно включать свет растениям на заданное время.
Если делать самому, то нужно смотреть в сторону специализированных микросхем светодиодных драйвером, но нужно учесть, что отладка импкльсных схем стабилизации, особенно с сетевым напряжением на входе — это не самое простое занятие.
Последую вашему совету, закажу драйвера на Алиэкспресс, как минимум ради того, чтоб их изучить. В радиоэлектронике не особо шарю, но очень хочется что-нибудь замутить. Вообщем буду пробовать, чувствую сгорит не один десяток светодиодов)
Алексей, как с вами связаться? Есть ВК или вазап? Есть несколько вопросов по драйверам.
https://vk.com/sav59
Самый простой способ — б/у компьютерный блок питания. Стандартно в нем питание +12B(желтые провода), +5B (красные) и +3,3В (оранжевые провода). Черный — земля. Самый правильный вариант — подключать несколько светодиодов на 12В (но надо заморачиваться с ограничительными сопротивлениями). Самый простой вариант — подключать к 3,3В все светодиоды параллельно. Ток на фитосветодиодах будет прим. 500 мА. Максимальный ток БП (по шине 3,3 В) обычно 15-20А (характеристики указаны на самом БП), т.е. можно подключать от 25 до 40 светодиодов (в зависимости от модели).
Так уж и лучше?
Ток на светиках будет зависеть от характеристик конкретного диода в пределах 300-1000, при этом будет разным на каждом диоде и плавать в зависимости от нагрева.
Ну и габариты БП очень не маленькие.
Так что лучше все же токовые драйверы, гарантирующие стабильный заданный ток вне зависимости от нагрева и прочих условий.
На 3Вт фитодиодах ток 1000 мА при 3,3В никак не получается)))
Разброс характеристик диодов конечно есть, но реальный ток лежит где-то в пределах 500-550 мА (проверено где-то на сотне таких диодов), и никак не превышает допустимые 700 мА. Опять же греются диоды меньше (за счет меньшего тока) )) ну и стабильность работы компьютерного БП выше, чем у платки 2х5 см ))
Ну и обычно б/у компьютерный БП можно найти даром или близко к этому
Функцию КОТдирования и Ведрирование добавить можно?
Драйвер slz-isf040ye driver помогите на этом драйвере ограничить ток
https://www.dropbox.com/sh/3tdfr8rukeba1eb/AACqWJWgZmd0lKUA2FJTKEH_a?dl=0
А кот классный какой
вопрос по пульсациям. по Вашей схеме резисторы с истоке задают ток на выходе. это понятно. ну а если скажем увеличим сопротивление, соответственно увеньшится ток. что будет с пульсациями? (выростут? т.к. скваженность уменьшится). это я к чему, есть светильник оч ярко светит, хочу с помощью реле сделать изменение сопротивления истока для создания 2х режимов — меньшая яркость, максимальная (изначальная) яркость. что будет с пульсациями?
п.с. ТЗ — есть светильник 220 на светодиодах, только вкл и выкл. а я хочу добавить ещё один режим меньшей яркости, но конечно желательно без увеличения пульсаций (светильник в жилой комнате)
спасибо!
фото драйвера
https://i2.piccy.info/i9/5e7654d6188e2afa3f2fd2ad2fa65e66/1643986901/332296/1434080/IMG_20211227_155858.jpg
https://i2.piccy.info/i9/3bbcadba21ab93b68c668ab22c6f17f7/1643986958/484221/1434080/IMG_20211227_155949.jpg
